폰카에 손톱만한 렌즈를 더하면 1200x 편광 현미경 'iMicro Q3p'
✅ 작지만 전문가용 편광 현미경에 필적하는 1200배 광학 성능
✅ 스마트폰 카메라에 부착하는 저렴하고 사용하기 쉬운 렌즈
✅ 무게는 0,5g, 두께는 3.2mm로 손톱 크기의 슬림한 사이즈
iMicro Q3p 휴대용 편광 현미경 소개
편광은 빛이 진행할 때 전기장이나 자기장이 특정한 방향으로만 진동하는 현상을 의미합니다. 편광 현미경을 이용하면 편광된 빛을 시료에 투과시켜 시료 내부의 미세한 결정 구조나 섬유 구조에 따라 빛의 간섭 현상이나 복굴절 현상이 나타나는 것을 관찰 할 수 있습니다. 편광 현미경 기술은 발전해왔지만, 크기와 비용 때문에 대중화되지 못했습니다.
사용자들의 스마트폰을 구매할 때 기준이 되는 것 중에 하나가 카메라 입니다. 각 제조사들은 더 나은 카메라를 선보이기 위해 이미지 센서, 렌즈 기술, 인공지능 등 다양한 기술로 치열하게 경쟁하고 있습니다. 아이마이크로(iMicro)는 스마트폰 카메라에 렌즈를 부착하여 더욱 작고, 더욱 선명하고, 더욱 다양한 기능을 갖춘 현미경으로 변신 시키고 있습니다.
새로운 아이마이크로(iMicro)의 Q3p는 스마트폰 렌즈에 부착하여 사용하는 휴대용 편광 현미경입니다. 특히 스마트한 편광 기능을 통해 등 다양한 물질의 미세 구조를 더욱 선명하게 관찰할 수 있습니다. 이는 기존의 고가의 전문 편광 현미경에서만 가능했던 기능을 소형화하고 대중화한 것으로, 과학 교육, 연구, 산업 분야 등 다양한 분야에서 활용될 수 있습니다.
아이마이크로(iMicro)는 2018년부터 2023년까지 킥스타터에서 렌즈 현미경(Q, C, Q2, Q2p, Q3)를 출시하여 후원자들 뿐 아니라 커뮤니티로부터 압도적인 지지를 받아 75개국의 후원자에게 6만개 이상의 iMicro를 배송했습니다.
다음은 iMicro Q3p렌즈를 Samsung Galaxy S10e에 적용하여 찍은 현미경 사진입니다.
아래는 편광판의 유, 무에 따른 샘플의 현미경 사진입니다. iMicro Q3p 렌즈를 이용하여 편광 현미경 사용시에 풍부한 색상으로 확대 된 시료의 시인성을 향상시킵니다.

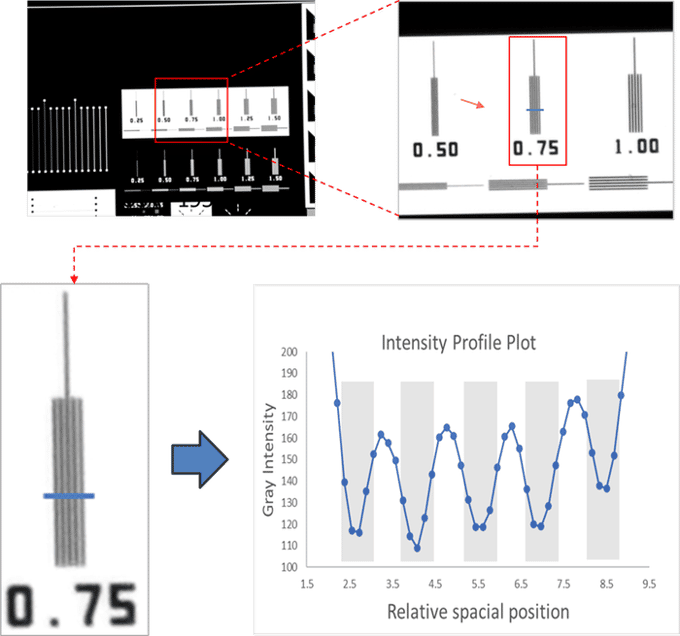

광학 현미경의 해상도는 간섭 현상과 가시광선의 파장에 의해 제한됩니다. 가시광선의 파장에 맞는 수백 나노미터 단위의 해상도 영역에 관측하는 것은 상당한 도전입니다. iMicro Q3와 마찬가지로 iMicro Q3p는 서브미크론 스케일의 해상도에 도달합니다. 다음 현미경 사진은 집적 회로(IC) 생산에 사용되는 크롬 포토마스크의 패턴을 관측한 사진으로 놀랍게도 iMicro Q3p 렌즈는 0.75미크론의 작은 라인 쌍을 분해할 수 있었습니다.
iMicro Q3p는 최대 1200배의 배율과 광학적 우수성을 기반으로 하여 미시세계에 대한 선명한 관찰이 가능합니다.

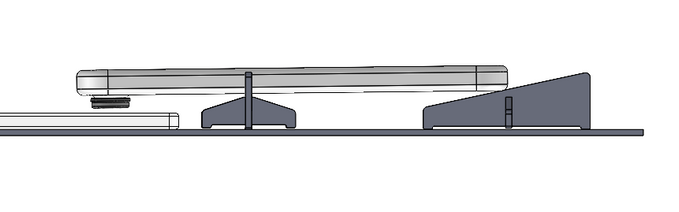

높은 배율로 관측할 때는 특히 흔들림이 없어야 합니다. 안정적인 정밀 초점 스탠드를 개발하여 iMicro Q3p에 통합했습니다.
iMicro Q3p는 매우 낮은 왜곡으로 고배율 데스크톱 현미경과 비교할 수 있습니다. 왜곡을 테스트하기 위해 그리드 보정 대상을 사용했습니다. 눈에 띄는 왜곡은 관찰되지 않았으며 시야의 가장자리에서도 정확한 관찰이 가능합니다.
편광은 결정, 광물 및 액정과 같은 복굴절 물질에서 얻은 이미지의 품질을 향상시키는 기술로 iMicro Q3p 편광 현미경은 주로 광학적 비등방성 특성으로 인해 표본을 관찰하고 촬영하도록 설계되었습니다
휴대가 간편한 iMicro Q3p 편광현미경은 손가락 끝 크기만 하고 무게가 0.5g(~1/60oz)에 불과한 iMicro Q3p는 두께가 3.2mm(1/8인치)에 불과한 믿을 수 없을 정도로 슬림한
iMicro Q3p와 함께 제공되는 μRuler M(stage micrometer)이 포함되어 있으며, 앱인 i-Seeing 내에서 스케일 바를 보정할 때 사용할 수 있습니다. 이 도구를 이용하여 정확한 크기 측정을 가능하게 합니다.
iMicro Q3p는 데스트탑용 편광 현미경 대비 1% 정도의 가격에 지나지 않습니다. 경제적이면서도 공간을 차지하지 않아서 학생 뿐 아니라 전문적인 연구원에게도 탁월한 선택이 될 수 있습니다.
아이마이크로(iMicro)의 렌즈는 스마트폰 카메라에서 사용하기 쉽게 설계되었습니다. 기존의 iMicro Q2(p), Q3 및 C 렌즈와 마찬가지로 iMicro Q3p는 컴팩트한 원형 스타일로 설계되어 카메라가 내장된 모든 스마트폰에 호환됩니다.
iMicro Q3p 현미경의 배율은 기존 현미경의 배율과 다릅니다. 기존의 복합 현미경은 대물렌즈와 접안렌즈 요소로 구성된 정교한 광학 시스템을 사용합니다. 전체적인 확대는 이 두 가지 구성 요소의 결합된 효과에서 발생합니다.
일반적인 데스크탑 편광 현미경은 Polarizer와 Analyzer의 복잡한 구조를 가지고 있습니다. 광학 시스템에서 iMicro Q3p의 경우 이 편광 구조와 유사하지만 작은 프로파일로 가능하게 합니다.
광학 설계부터 완제품까지 아이마이크로(iMicro)는 끊임없는 최적화와 테스트를 통해 Fingertip Microscope의 성능을 한층 높였습니다. 수많은 시행착오와 개선을 거쳐 탄생한 Fingertip Microscope는 광학 기술력의 집약체입니다.
iMicro Q3p 세부 구조의 정보는 다음과 같습니다.
iMicro Q3p는 컴팩트하고 휴대성이 뛰어난 이 장치는 복잡한 구성을 제거하여 즉각적인 현미경 사진 촬영이 가능합니다. 수 많은 잠재 분야에서 이용이 가능하며, 미시세계의 놀라운 장면들을 눈으로 직접 확인할 수 있습니다.
iMicro Q3p 휴대용 편광 현미경의 사양
iMicro Q3p 편광 현미경의 구성품은 다음과 같습니다.
iMicro Q3p와 Q3, Q2p, Q2, C의 기술적인 사양에 대한 비교는 다음과 같습니다.
iMicro Q3p 휴대용 편광 현미경외에 다른 렌즈도 옵션으로 함께 구매가 가능합니다.
iMicro Q3p 휴대용 편광 현미경의 킥스타터 크라우드 펀딩 정보
iMicro Q3p는 다음과 같은 일정으로 해외의 킥스타터 (Kickstarter) 크라우드 펀딩을 진행 중입니다. 후원(Pledge)의 보상으로 제품을 배송 받을 수 있습니다.
· 일정 : 2024년 12월 17일 까지 진행
· 배송 : 2025년 4월 예정
iMicro Q3p의 주요 가격 (CA$ = 캐나다 달러)
· iMicro Q3p : CA$55 (한국배송료 +5) / 총 CA$60 (약 6만원)
· iMicro Ultimate : CA$88 (한국배송료 +5) / 총 CA$93 (약 9만3천원)
킥스타터 iMicro Q3p 링크 : https://bit.ly/3OorDRZ
※ 킥스타터 크라우드 펀딩이 처음이시면, 가이드를 참조하시기 바랍니다. (구매 가이드 링크)
