손톱만한 렌즈로 800배 확대되는 스마트폰 현미경 'iMicro Q2'

· 손톱만한 크기의 800배 고배율이 가능한 스마트폰 현미경 렌즈
· 다중 비구면 마이크로 렌즈로 소형화 및 모든 스마트폰 기종과 호환 가능
· 나노 흡착 패드로 잔류물이 없으며, 스카치테이프로 청소 후 재사용 가능

---

iMicro Q2 스마트폰 현미경 렌즈 소개

---

QingYing E&T LLC는 스마트폰 현미경 렌즈를 킥스타터(Kickstarter) 크라우드 펀딩을 통해 꾸준히 알려온 스타트업 입니다. 2017년 아이마이크로스코프 알(iMicroscope R) 이후 800배 확대가 가능한 아이마이크로 큐(iMicro Q)를 소개하면서 더욱 크기가 작아지고, 성능이 향상 되었습니다. 광학렌즈 기술을 더욱 향상하여 아이마이크로 큐2(iMicro Q2)의 펀딩을 진행하고 있습니다.

이미 스마트폰 카메라의 화질은 렌즈 교환식 카메라로 찍은 것 이상으로 잘 나옵니다. 갤럭시 S20 울트라에 적용된 폴디드 렌즈 기술은 프리즘을 이용하여 빛을 굴절시켜 잠망경 처럼 최대 100배 확대가 가능합니다. 이번에 출시된 아이폰 12는 사진작가나 영상감독 등 카메라 관련 전문직종을 목표로 기능을 업그레이드 하여, 돌비 비전 4K HDR로 촬영시에 최고의 화질과 음질이 가능합니다.

렌즈 교환식 카메라 처럼 스마트폰 카메라에 탈착식 렌즈를 추가하면 현미경이 될 수 있습니다. 아이마이크로 큐2(iMicro Q2)는 어떤 스마트폰에도 다 사용 가능한 현미경 렌즈로 800배 확대가 가능합니다. 나노 흡착 패드가 있어 모든 스마트폰의 렌즈에 부착 가능하며 제거하고 다시 재사용도 가능합니다. 나노 흡착 패드가 오염되면 스카치 테이프로 간단히 청소할 수 있습니다.

아래는 아이폰 11의 렌즈에 아이마이크로 큐2(iMicro Q2) 현미경 렌즈를 붙여 촬영한 사진입니다.

아이마이크로 큐2(iMicro Q2)의 최고 배율은 800배 입니다. 집파리를 배율에 따라 촬영하였고, 최대 배율인 800배로 확대 했을 때, 집파리 입 부분의 미세한 나선형 구조를 확인할 수 있었습니다.

현미경의 분해능을 파악할 수 있는 규격으로 MIL-STD-150A 표준에 따라 아이마이크로 큐2(iMicro Q2)의 분해능을 USAF 1951 차트로 확인할 수 있었습니다. 가장 미세한 테스트 막대의 간격크기는 2.19 마이크로 미터 입니다.

저가형 구면 렌즈(Ball Lens)를 사용하면 화면이 심하게 왜곡 됩니다. 아이마이크로 큐2(iMicro Q2)는 다중 비구면 렌즈를 왜곡을 줄였습니다. 아이폰 11에 장착한 후 왜곡 테스트를 진행한 결과는 다음과 같습니다.

구면 렌즈는 3mm의 직경을 가진 구(Ball)를 사용할 경우 100배, 1mm의 직경을 가진 구를 사용할 경우 350배, 0.3의 직경을 가진 구를 사용할 경우 1000배가 가능합니다. 저가형 구면렌즈도 1000배 이상의 배율이 가능하지만, 중심 부분을 제외하고는 초점이 맞지 않습니다.

왜곡 없는 고품질의 사진을 만들어 내는 렌즈 교환식 카메라에 주로 사용되는 복잡한 다중 비구면 렌즈의 구성이 현미경에서도 필요 합니다. 고가의 탁상 현미경에서 사용하는 광학계를 아이마이크로 큐2(iMicro Q2)에도 적용하였습니다.

Motic사의 DMB1-223 현미경에 카메라를 장착하여 촬영한 결과와 아이폰 11에 아이마이크로 큐2(iMicro Q2)를 장착하여 촬영한 결과가 크게 다르지 않습니다. 시료는 xylophytadicotylendon T.S. 줄기라고 합니다.

탈부착에 대한 기술은 도마뱀붙이(Gecko)의 발을 생체모방하여 나노 흡착 패드로 만들었습니다. 나노단위의 흡착컵으로 스마트폰 렌즈에 잘 부착되며, 떼었을 때 잔류물이나 끈적임이 없습니다. 다시 부착할 수 있습니다. 나노 흡착 패드가 오염 되어 잘 부착이 안된다면 PSA테이프(스카치 테이프)로 청소가 가능하며 다시 부착 가능합니다.

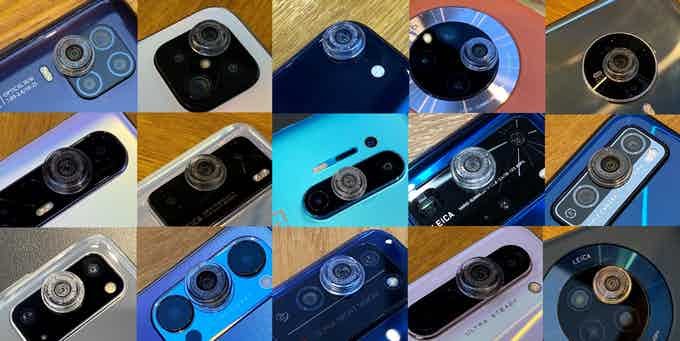

모든 종류의 스마트폰에 다 부착할 수 있습니다.

아이마이크로 큐2(iMicro Q2)를 보관하는 케이스의 재질은 투명한 PP(폴리프로필렌, PolyPropylene) 입니다.

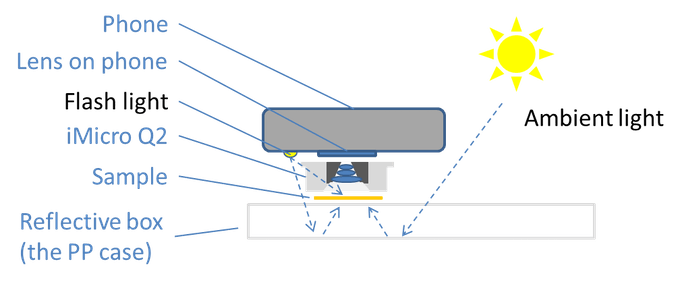

빛이 모자가서 현미경 측정이 어렵지 않을까 걱정할 수 있지만, 스마트폰의 LED 플래시를 이용할 수도 있고, 태양광을 사용할 수 있습니다. 관찰할 시료를 아이마이크로 큐2(iMicro Q2)를 보관하는 PP케이스에 올려 놓으면 더 잘 관찰 할 수 있습니다.

휴대성도 뛰어납니다. PP케이스를 신용카드 크기로 만들었기 때문에 평상시 간단하게 지갑속에 넣고 다닐 수 있습니다.

아이마이크로 큐2(iMicro Q2)는 전용 앱인 i-Seeing을 통해 전문적인 현미경 사진을 찍을 수 있습니다. 사진 촬영만을 위한다면 일반적인 모든 카메라 앱과 함께 사용도 가능합니다.

많은 분들이 기존의 아이마이크로(iMicro) 현미경을 이용하여 촬영 사진을 올려주셨다고 합니다. 작은 마이크로 세계의 식물, 곤충, 생체조직 뿐만 아니라 다양한 물질과 상세한 메커니즘을 관찰해 볼 수 있습니다.

---

iMicro Q2 스마트폰 현미경 렌즈의 사양

---

아이마이크로 큐2(iMicro Q2)와 보관할 수 있는 PP 케이스의 크기는 다음과 같습니다.

아이마이크로 큐2(iMicro Q2)의 주요 특징은 다음과 같습니다.

아이마이크로 큐2(iMicro Q2) 뿐만 아니라 2019년에 크라우드 펀딩 진행되었던 아이마이크로 C(iMicro C)도 함께 구매할 수 있습니다.

아이마이크로 큐2(iMicro Q2)는 최대 800배 확대가 가능하며, 아이마이크로 C(iMicro C)는 최대 250배 확대가 가능합니다. 구체적인 사양은 아래를 참조해 주십시오.

마이크로 룰러(μRuler)도 옵션으로 함께 구입할 수 있습니다. 미세 물체의 정밀한 길이 측정에 함께 사용할 수 있습니다.

---

iMicro Q2 스마트폰 현미경 렌즈의 킥스타터 크라우드 펀딩 방법

---

iMicro Q2 스마트폰 현미경 렌즈는 다음과 같은 일정으로 해외의 킥스타터 (Kickstarter) 크라우드 펀딩을 진행 중입니다. 후원(Pledge)의 보상으로 제품을 배송 받을 수 있습니다.
· 일정 : 2020년 12월 19일 까지 진행
· 배송 : 2021년 3월 예정

iMicro Q2 스마트폰 현미경 렌즈의 주요 가격
· iMicro Q2 : CA$39 (한국배송료 +CA$8) / 총 CA$47 (약 4만원)
· iMicro Q2 + μRuler : CA$47 (한국배송료 +CA$8) / 총 CA$55 (약 4만7천원)
· iMicro Q2 + iMicro C : CA$48 (한국배송료 +CA$8) / 총 CA$56 (약 4만8천원)
· iMicro Q2 + iMicro C + μRuler : CA$56 (한국배송료 +CA$8) / 총 CA$64 (약 5만5천원)

킥스타터 iMicro Q2 스마트폰 현미경 렌즈 링크 : https://bit.ly/32ozNC7

iMicro Q2: An 800x Fingertip Microscope for Any Smartphone



※ 킥스타터 크라우드 펀딩이 처음이시면, 가이드를 참조하시기 바랍니다. (구매 가이드 링크)



---



♥ 본 리뷰는 제조사의 의뢰 없이 개인적으로 발굴하여 작성된 글 입니다.
